電纜測溫系統（DTS -100）
系統概述
溫度是一個重要的物理量，很多重要的物理、化學過程都要求在一定的溫度條件下才能正常進行。所以對溫度的準確測量和有效控制已成為科學研究和生產實踐中的重要課題。目前，市場上用于溫度測量、溫度監控的產品種類繁多，技術實現方式各不相同，光纖傳感器以其能抵御強烈電磁干擾、防潮防輻射，以及本質安全等特性，在檢測領域越來越受重視。
電纜測溫系統主要采用先進的分布式光纖傳感技術，實現對監測終端、設備管道運行狀態以及其他高壓設備的溫度的實時監測，提前發現監測管道、線纜及設備運行中的溫度異常現象，發出預警，大大降低事故發生率，減少由于設備溫度異常帶來的各種經濟損失。
系統采用全新的設計，具有優良的性能指標及系統穩定性；系統檢測靈敏度高，一致性和重復性好，可進行分布測量，測量精度高；應用現場無電檢測，本質安全，抗電磁干擾，防雷擊。
系統組成

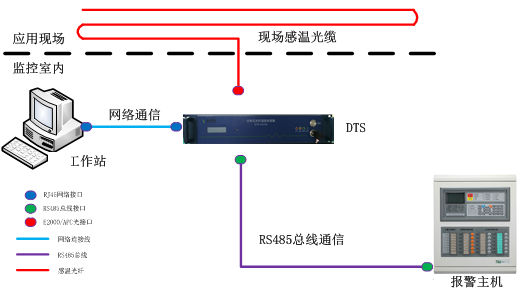

電纜測溫系統主要由感溫光纜、DTS及火災報警控制器組成，下圖為產品結構組成示意圖。

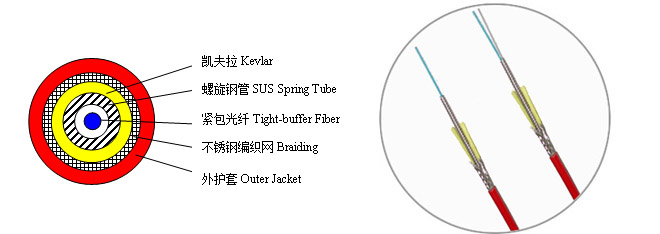

光纜由感溫光纜和連接光纜組成，由于感溫光纜本質安全防爆、防雷，它可安裝在危險區（如石化儲罐現場），感知現場的溫度信息；信號處理單元可置于控制室，對感溫光纜的傳送過來的信號進行解調，并輸出相應信號。
3. 系統優勢
與傳統傳感器相比較，電纜測溫系統具有的天然優勢，主要包括：
（1）連續分布式測量
光纖傳感器是真正的分布式測量，可以連續的得到沿著探測光纜十公里的測量信息，誤報和漏報率大大降低。同時實現實時監測。
（2）抗電磁干擾，在高電磁環境中可以正常的工作
光纖本身是由石英材料組成的，完全的電絕緣；同時光纖傳感器的信號是以光纖為載體的，本征安全，不受任何外界電磁環境的干擾。
（3）本征防雷
雷電經常破壞大量的電測傳感器。光纖傳感器由于完全的電絕緣，可以抵抗高電壓和高電流的沖擊。
（4）測量距離遠，適于遠程監控
光纖的兩個突出優點就是傳輸數據量大和損耗小，在無需中繼的情況下，可以實現十公里的遠程監測。
（5）靈敏度高，測量精度高
理論上大多數光纖傳感器的靈敏度和測量精度都優于一般的傳感器，實際已成熟的產品也證明了這一點。
（6）壽命長，成本低，系統簡單
光纖的材料一般皆為石英玻璃，其具有不腐蝕、耐火、耐水及壽命長的特性，通?？梢苑?0年。綜合考慮傳感器的自身成本以及以后的維護費用，使用光纖傳感器可以大大降低整個工程的最終經營成本。
4. 系統原理

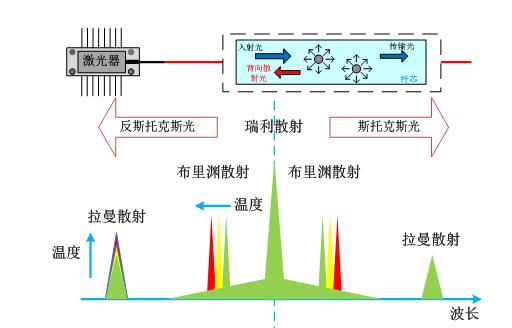

電纜測溫系統（DTS）依據光纖的光時域反射（OTDR）和光纖Raman散射的溫度效應，探測出沿著光纖不同位置的溫度的變化，實現真正分布式的測量。在系統中光纖既是傳輸媒體又是傳感媒體，光纖所處空間各點的溫度場調制了光纖中的Raman散射光的強度，經波分復用器和光電檢測器采集了空間溫度信息，再經信號處理，系統解調后將溫度信息實時從噪聲中提取出來。利用光纖中光波的傳播速度和背向光回波的時間間隔，對所測溫度點進行定位。
5. 系統指標

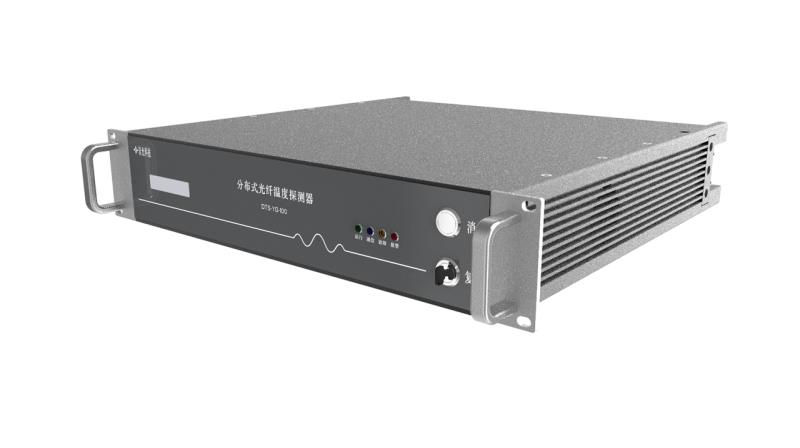

光纖線型感溫主機
DTS-100主機是依據GB 16280-2014進行設計、開發和生產。根據國標產品分類要求，屬于差定溫、可恢復式、分布定位的探測型產品，DTS 主機代表著目前國際上的較高水平，無論在溫度分辨率、空間分辨率、測量距離，還是測量時間上都高于其他公司的產品。
