240V高可靠直流UPS系統

產品型號：

產品描述：

240V高可靠直流UPS系統可廣泛應用于數據中心、局站機房電源和通信基站，是一種技術路線創新的高可靠不間斷供電系統。它除了具備和達到UPS不間斷供電的全部性能外，具有優良的功率因數，很低的諧波成分和很高的系統效率外，還具備了現場在線直接擴容升級和日常維護簡便的特點。其人機界面采用觸摸屏，操作簡單，顯示直觀，蓄電池組單體管理檢測、輸出配電絕緣監測、分支路漏電選線、聲光告警及歷史數據查詢追溯等各種功能完善齊備。關鍵節點失效安全容錯設計，采用多種旁路備份冗余技術，是目前不間斷電源系統中具有高可靠、高效率、適應性強、面空調、少維護特點的安全綠色升級換代創新產品。

零售價

0.0

元

市場價

0.0

元

瀏覽量:

1000

數量

庫存:

所屬分類

返回列表



資質文件

產品描述

參數

技術參數

240V高可靠直流UPS系統技術原理

本系統由輸入整流柜和充電控制柜組成。三相市電進入主變壓器整流后供給直流母線。同時由N+1高頻開關整流器組成的蓄電池組充電回路對1至4組蓄電池組進行充電。蓄電池組進入浮充狀態時，只有一臺整流器值班充電，其余整流器休眠，24小時自動輪換。蓄電池組進入均充狀態時，整流器全部工作。市電停電或電網電壓低于或高于允許值（小于323VAC或大于418VAC）或缺相時，蓄電池組通過高速直流靜態開關向直流母線直接供電。為更好的在線安全檢測和維護蓄電池組，本系統配有二次下電單元選件。通過觸摸屏操作變壓器降壓輸出使蓄電池組放電，至設定值時自動恢復至市電供電狀態。期間蓄電池組監測單元將初期放電瞬間的下凹部分?jǐn)?shù)據高密度采樣捕獲，1分鐘后正常采用，其數據在后臺處理比較時能真實有效地判斷蓄電池組各單體運行的健康狀況。二次下電是系統在線的蓄電池組放電試驗（即使蓄電池組有故障也不會出現輸出斷電狀況，是一種值得用戶推崇的檢測手段）。系統全部工況數據采錄備份完整，可聯網，可外送。

240V高可靠直流UPS系統技術特點

采用工頻變壓器多脈波整流為主回路供電，電路變換環節少，故障低，效率高，壽命長，功耗低，帶載能力強。節能效果顯著，可全載冷啟動，支持長期滿載工作。系統與電網全隔離，耐沖擊抗干擾浪涌能力強，可靠性高。
高頻開關整流器僅供蓄電池組充電，且輪換工作休眠體制設計，MTBF（平均無故障工作時間）指標比以往設備可提高一倍以上。
二次下電功能，能有效地實現蓄電池組在線維護計劃，并能準確地在最早時刻發現不良單體，徹底消除蓄電池組隱患。
擴容升級均可在線實施，系統工作時能在線更換添加撤移輸入整流柜或充電控制柜，可保證施工期間不間斷供電，實現了日常維護和維修無瓶頸障礙。
系統發熱量較其它產品要低30%以上，有效降低了空調負荷。系統滿載時噪聲低于45分貝。
系統支持多組蓄電池組投入，多路交流供電輸入整流柜冗余配置的技術方案（相當于UPS并機），可進一步提升系統可靠性，加大帶載能力。

掃二維碼用手機看

未找到相應參數組，請于后臺屬性模板中添加

240V高可靠直流UPS系統參數及技術指標

項目	參數指標
規格型號	2100		2200			2400		2600			2800		21000			21200
輸出功率KW	25		50			100		150			200		250			300
交流輸入	380VAC（+10%～-15%）（45～65Hz）（三相五線制）
功率因數	大于等于0.99（全載）
諧波成分	小于等于5%（全載）
效率	大于等于97%
直流輸出電壓范圍	216VDC～288VDC
輸出電流A	100	200			400		600		800			1000		1200
輸入整流柜體積mm	一體化柜				8008002200				12008002200
輸入整流柜重量kg					800		950		1150			1250		1350
充電控制柜體積mm	8008002200
充電控制柜重量kg	300	450		250			350			450		550			650
環境溫度	-25℃～45℃
相對濕度	小于等于95%無冷凝
噪聲	小于45分貝（滿載）
安規	系統滿足IEC60950要求
防護	結構IP20塑膠件V-1以上防火等級
海拔高度	小于等于2000M
電磁兼容	符合GB9254-1988
其它	沒有導電塵埃和腐蝕性氣體，沒有爆炸危險
后背支持時間	視電池容量標配30分鐘，可擴展至60～240分鐘

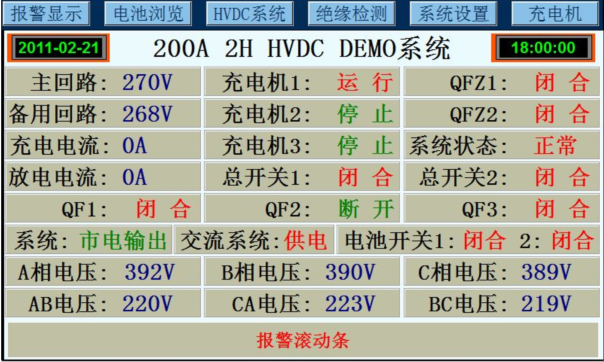

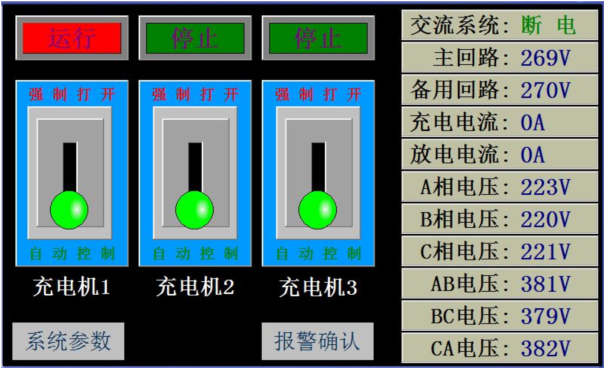

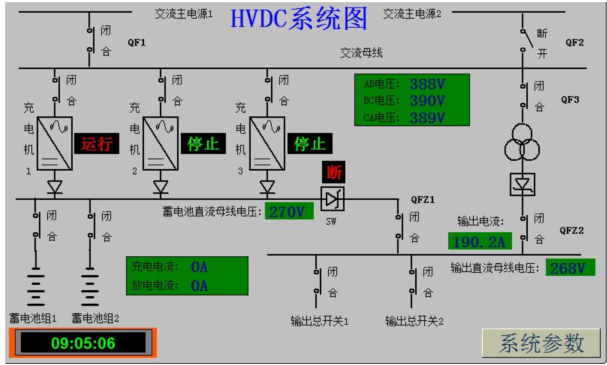

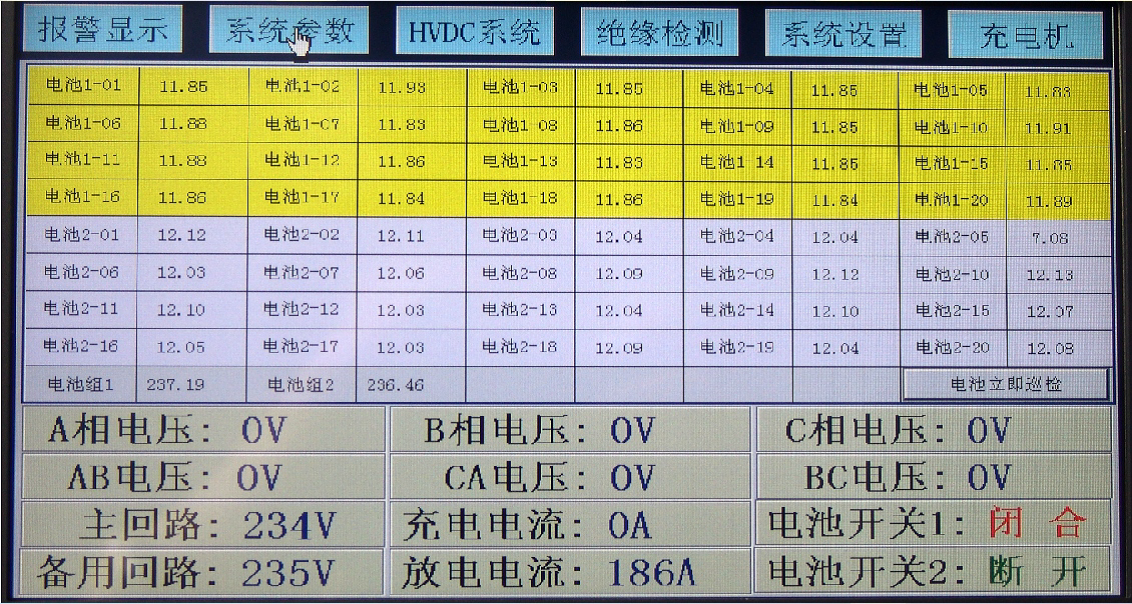

工作原理示意圖及子畫圖

工作原理示意圖及子畫圖

訂貨說明

用戶說明現場可供一路市電還是兩路市電。
目前的裝機容量及遠期規劃容量。
蓄電池組單體標稱額定電壓，蓄電池組支持時間和組數，每組電池的數量和容量。
直流輸出路數和容量，分支路數量及各分支路容量。
輸入、輸出及電池組線纜的引出方式（上進線或下進線）。
